機（はた）の名称
『口伝集』の織り方図を理解するにあたり予備知識として機織（はたおり）機の各部名称
を知る必要があります。下図に各部の名称とその役割を簡単に説明してありますので、
これらを参考にして次の「織り方図の見方」をご覧下さい。（写真は和田ふるさと館に展示してある実物です。）
筬（おさ） 筬の櫛の目状の隙間に経糸が通され 織り幅が決まり、この筬を手前に引く ことで左右に通した緯糸を経糸に しっかり織り込ませる。 |
イラスト： 『甦る口伝集』より |
綜絖（そうこう） 筬と同様経糸を通す道具であり杼を 通すために経糸を上下に開く役割を する。織る文様により枚数が異なる。 |
|
|
杼（ひ） 経糸が上下に分かれることで生じた 隙間にこの杼を通し緯糸を織り込む。 |
口伝集の織り方図の見方
実際の『口伝集』には左下のような織り方図が描かれており、これに基づき忠実に再現した物が
右下の写真にある実物布です。ここでは、この織り方図を例として説明します。
詳細は『甦る口伝集』『続 甦る口伝集』にも記載されておりますので、そちらも参考にしながらご覧下さい。

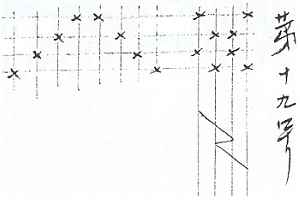

『甦る口伝集』原本番号 第十九号 より |
左の織り方図で復元した実物布 『甦る口伝集実物布集帖』 織り見本より２倍に拡大 |
|

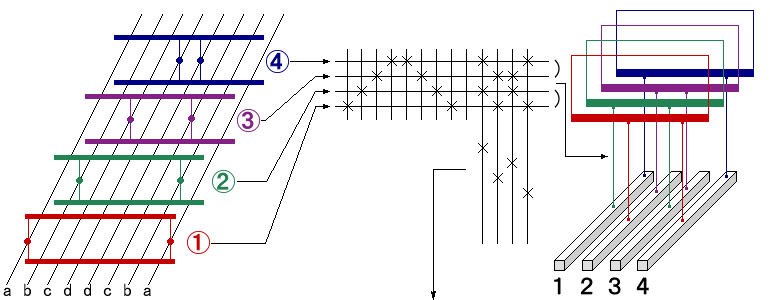

・ 織り方図の横線は綜絖を、縦線は踏み木を、それぞれ
上から見たイメージ図として表現されています。 ・ ①～④は綜絖を表し、見やすいよう色分けしました。 ・ ａ～ｄは経糸であり、それぞれ綜絖と繋がっています。 |
【踏み木の結び方】
綜絖は必ずどれかの踏み木と繋がっており、 踏み木を踏むことで綜絖が上下する。踏み木 の番号を左から１～４とすると、綜絖とは各々 １－②④、2－①③、3－②③、4－①④ このように結び付けられている。 |
|
【綜絖の通し方】
経糸ａは綜絖①と、経糸ｂは綜絖②、 同様に経糸ｃは綜絖③と、経糸ｄは 綜絖④とそれぞれ繋がっている。
|

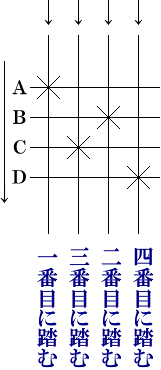

【踏み木のふみ順】
Ａ～Ｄの順番で×印と交わって いる踏み木を踏む。この踏む 順番Ａ～Ｄを繰り返すことで 綾織りの文様が出来上がる。 ※実際の『口伝集』にある図と
|
 |
